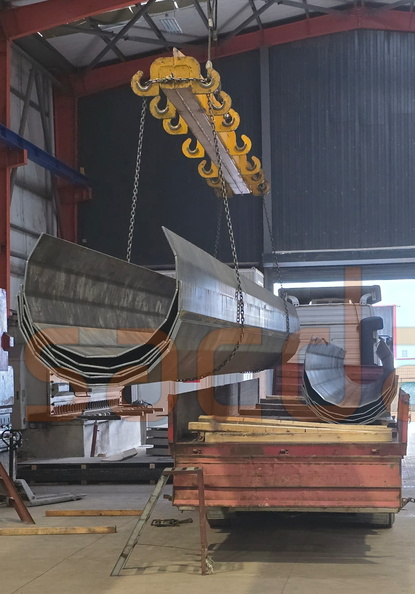

ST52 Kalite 12 Metre Uzunluğunda Büküm Direk Üretimi – 8, 10 ve 12 mm Kalınlık
Sacdan Adam olarak, yüksek dayanımlı ST52 kalite çelik sac kullanarak 12 metre uzunluğunda özel büküm direkler üretiyoruz. 8 mm, 10 mm ve 12 mm kalınlıklarda gerçekleştirdiğimiz bu üretim, Türkiye'deki en büyük abkant pres kapasitelerinden biriyle mümkün olmaktadır.
ST52 kalite çelik sacdan üretilen 12 metre uzunluğundaki büküm direkler, özel kaldırma sistemleriyle yükleme aşamasında
ST52 Çelik Sac Nedir? Neden Direk Üretiminde Tercih Edilir?
ST52 (S355J2), 355 MPa akma dayanımına sahip, yapısal uygulamalarda yaygın olarak kullanılan düşük alaşımlı yüksek dayanımlı bir çelik kalitesidir. Avrupa normlarında EN 10025-2 S355J2 olarak sınıflandırılır. Direk üretiminde ST52 tercih edilmesinin başlıca nedenleri şunlardır:
Yüksek akma dayanımı (355 MPa): Rüzgâr, titreşim ve dış yüklere karşı üstün direnç sağlar
Mükemmel kaynaklanabilirlik: Direk montajında gerekli olan kaynak bağlantıları güvenle yapılabilir
Soğuk şekillendirmeye uygunluk: Abkant preste büküm işlemi için ideal mekanik özellikler sunar
Geniş kalınlık yelpazesi: 8 mm'den 100 mm'ye kadar farklı kalınlıklarda temin edilebilir
Maliyet-performans dengesi: Yüksek dayanımlı çeliklere kıyasla daha ekonomik, standart çeliklere kıyasla çok daha güçlü
12 Metre Büküm Direk Üretim Süreci
12 metre uzunluğunda direk büküm işlemi, standart abkant büküm uygulamalarından çok daha fazla kapasite ve uzmanlık gerektirir. Bu ölçeklerdeki parçaların üretimi, ancak yeterli tonaj kapasitesine ve yeterli tabla uzunluğuna sahip makinelerle mümkündür.
Üretim Aşamaları
Malzeme seçimi ve sertifikalandırma: ST52 kalite çelik saclar, 3.1 mill sertifikası ile temin edilir. Her plakanın mekanik özellikleri ve kimyasal kompozisyonu belgelidir.
Kesim: Plazma veya oksi-gaz kesim yöntemleriyle, istenen boyutlarda hassas kesim yapılır. 12 metrelik parçalar için genellikle 12.000 × 1.500 mm ve üzeri plakalar kullanılır.
Abkant büküm: Büyük tonajlı abkant presimizde, çoklu büküm operasyonlarıyla direk profili oluşturulur. Her büküm açısı ve pozisyonu CNC kontrollü olarak hassas şekilde ayarlanır.
Kaynak ve montaj: Boyuna kaynak dikişi, uygun kaynak prosedürüne göre yapılır. Gerekli durumlarda taban plakası ve bağlantı elemanları monte edilir.
Yükleme ve sevkiyat: 12 metrelik parçaların taşınması özel kaldırma ve bağlama sistemleri gerektirir. Her aşama iş güvenliği prosedürlerine uygun yürütülür.
Kalınlığa Göre Büküm Parametreleri
Farklı kalınlıklarda ST52 sacın direk formuna bükülmesi, her kalınlık için farklı büküm parametreleri gerektirir:
Parametre
8 mm
10 mm
12 mm
Gereken büküm kuvveti (ton/m)
~45
~70
~100
Minimum iç büküm yarıçapı
12 mm (1,5t)
15 mm (1,5t)
18 mm (1,5t)
V açıklığı (kalıp)
64 mm
80 mm
100 mm
Geri esneme (spring-back)
~1,5°
~1,8°
~2,2°
12 m için toplam tonaj
~540 ton
~840 ton
~1.200 ton
Bu değerler, ST52 malzemenin 355 MPa akma dayanımı baz alınarak hesaplanmıştır. Gerçek üretimde malzeme sertifikasındaki akma değerine göre ince ayar yapılır.
Büyük Tonajlı Abkant Büküm Kapasitemiz
Sacdan Adam olarak, Türkiye'nin en büyük abkant büküm kapasitelerinden birine sahibiz:
Maksimum büküm kuvveti: 2.000 ton
Maksimum büküm uzunluğu: 16 metre
CNC kontrol: Çok eksenli hassas büküm
Kalınlık kapasitesi: 3 mm'den 70+ mm'ye kadar
Bu kapasite sayesinde 12 mm kalınlıkta 12 metre boyundaki ST52 sacı tek seferde bükebiliyoruz. Çoğu tesis bu boyutta parçaları birden fazla parçaya bölerek üretmek ve sonradan kaynatmak zorundadır; biz ise tek parça halinde büküm yaparak hem daha güçlü hem de daha estetik sonuçlar elde ediyoruz.
Büküm Direk Kullanım Alanları
ST52 kalite çelik sacdan üretilen büküm direkler, birçok farklı sektörde kullanılmaktadır:
Aydınlatma direkleri: Cadde, otoyol ve stadyum aydınlatma sistemleri
Enerji nakil hatları: Orta gerilim enerji direkleri
Rüzgâr türbini temelleri: Kule alt yapı bileşenleri
Endüstriyel yapılar: Çelik konstrüksiyon kolon ve kirişler
Bayrak ve işaret direkleri: Büyük ölçekli bayrak ve trafik işaret direkleri
Neden Sacdan Adam?
12 metre boyunda, 8-12 mm kalınlıkta ST52 büküm direk üretimi konusunda Sacdan Adam'ı tercih etmeniz için önemli nedenler:
Tek parça büküm: 16 metreye kadar tek seferde büküm imkânı — ek kaynak dikişi yok, daha yüksek yapısal bütünlük
2.000 ton kapasite: Kalın ve uzun parçalarda bile yeterli büküm kuvveti
Stoktan malzeme: ST52 saclar 8 mm'den 100 mm'ye kadar stoklarımızda hazır
Hızlı teslimat: Güçlü stok yapısı sayesinde kısa sürede üretim ve sevkiyat
Kalite güvencesi: 3.1 mill sertifikalı malzeme, boyutsal kontrol ve kaynak muayenesi
Deneyimli ekip: Ağır sac büküm konusunda onlarca yıllık saha tecrübesi
Sıkça Sorulan Sorular (SSS)
ST52 ile S355 arasındaki fark nedir?
ST52, eski Alman DIN standardındaki adlandırmadır. Günümüzde Avrupa standardı olan EN 10025-2'ye göre S355J2 olarak adlandırılır. Her iki isim de aynı çelik kalitesini ifade eder: minimum 355 MPa akma dayanımlı, yapısal çelik.
12 metre uzunluğunda büküm direk tek parça olarak üretilebilir mi?
Evet, Sacdan Adam'ın 16 metre tabla uzunluğuna sahip abkant presi sayesinde 12 metrelik direkler tek parça halinde bükülür. Bu sayede ek kaynak dikişi gerektirmez ve yapısal dayanımı daha yüksektir.
Hangi kalınlıklarda direk büküm yapabiliyorsunuz?
3 mm'den 70 mm'ye kadar geniş bir kalınlık aralığında büküm yapabiliyoruz. Direk uygulamalarında en yaygın tercih edilen kalınlıklar 6 mm, 8 mm, 10 mm ve 12 mm'dir.
Minimum sipariş adedi var mı?
Minimum sipariş adedi bulunmamaktadır. Tek parça prototipten seri üretime kadar her ölçekte hizmet veriyoruz.
Direkler galvaniz veya boya kaplama ile teslim edilebilir mi?
Evet, müşteri talebine göre sıcak daldırma galvaniz veya boya kaplama yapılarak teslim edilebilir. Galvaniz için uygun delik ve drenaj detayları büküm aşamasında planlanır.
