Bu çalışmada kullanılan 20 mm DH36 kalite gemi sacı müşterimiz tarafından temin edilmiştir. Firmamız bu projede malzeme tedariki veya imalat değil, yalnızca yüksek zorluk seviyesine sahip abkant büküm operasyonunu gerçekleştirmiştir.

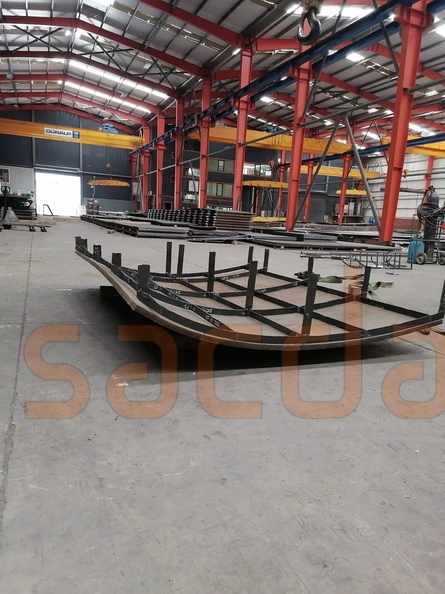

Teknik adı: NB.129__NB.130__DÜMEN_SİSTEMİ__DÜMEN_YELPAZE_KAPLAMA (DYK.25-) olan bu parça, klasik tek eksenli bükümlerden farklı olarak hem enine hem boyuna farklı yarıçaplarda şekillendirilmiştir.

Bu Parçayı Zor Kılan Nedir?

Bu dümen yelpaze kaplama parçası, düz bir silindir formunda değildir. Parça üzerinde:

• Boyuna eksende geniş yarıçaplı ana eğrisel form,
• Enine eksende ikinci bir eğrisel form,
• Birbirini kesen çoklu büküm hatları

bulunduğu için, işlem klasik abkant bükümden çok daha ileri seviye bir form verme süreci gerektirir.

Çift Eksenli Abkant Büküm Süreci

Bu tip parçalar, tek kalıpla veya tek seferde bükülemez. Büküm işlemi:

• Farklı yarıçaplara sahip özel şablonlar ile,
• Kademeli ve kontrollü adımlar halinde,
• Her aşamada ölçü ve simetri kontrolü yapılarak

gerçekleştirilmiştir. En küçük açı veya yarıçap sapması, parçanın dümen sistemine oturmamasına sebep olabileceği için yüksek operatör tecrübesi ve hassas makine ayarı gerekmektedir.

Malzeme ve İş Kapsamı

• Malzeme: Müşteri tarafından temin edilen 20 mm DH36 gemi sacı
• Yapılan işlem: Sadece abkant büküm
• Kesim, kaynak ve montaj: Müşteri sorumluluğundadır
• Büküm tipi: Çift eksenli (enine + boyuna), çok adımlı form verme

Neden Bu Tip Bükümler Uzmanlık Gerektirir?

Çift eğrilikli sac parçalar, standart kalıp ve hesaplarla şekillendirilemez. Her parça için:

• Özel kalıp geometrisi,
• Adım adım büküm senaryosu,
• El ile yönlendirme ve ara ölçüm

gereklidir. Bu nedenle bu tür işler, ileri seviye abkant büküm uzmanlığı gerektiren özel uygulamalar sınıfındadır.

Sonuç

NB.129 ve NB.130 projeleri için üretilen bu parçada, firmamız yalnızca en kritik ve en zor aşama olan büküm operasyonunu üstlenmiştir. Çift eksenli ve çok adımlı form gerektiren bu tür parçalar, yüksek mühendislik ve operatör tecrübesi olmadan başarıyla üretilemez.

Zor geometrili, kalın sac ve özel formlu gemi parçaları için profesyonel abkant büküm çözümleri sunmaktayız.
